一、技术参数
●电源电压 AC/DC 220V，AC/DC 110，DC 48V，DC 24V
控制器上述电源在65%-110%额定电压范围内均能可靠工作
●负载 可用于额定功率小于300W的直流负载(电磁铁、电机)
●报警输出接点 1NO, 2A AC250V or DC30V
●功耗 < 5W
●工作环境 -20℃～+50℃
24小时内测得的相对湿度平均值小于95%RH
月相对湿度平均值小于90%RH
●端子 插拨式端子,最大可接1.5mm2导线
●尺寸 外形尺寸:长*宽*高 = 124*104*52(mm)
●安装方式 柜门板安装，开孔尺寸112*92(mm)
二、功能
2.1 控制机构的分、合闸操作。
2.2 当电机出现堵转现象时,及时停止电机输出,并输出报警信号。
2.3 故障复位
当控制器发生故障报警后，通过手动复位信号使控制器解除报警状态并能进行各种正确操作。
2.4 报警输出,常开接点。当控制器有电源，且发生堵转、或超时故障、或输入信号逻辑异常时闭合；当控制电源正常且无故障时，或无控制电源时，断开。
2.5 与继保配合时功能要求
控制器与继保配合时，控制器无论处于何种状态(如故障、控制器内部电源损坏等)， 要能保证继电保护可靠跳闸出口。
三、控制逻辑
3.1合闸联锁信号满足条件时，方允许电动操作。
3.2 储能未到位时，自动储能。
3.3 当发生开关分、合闸位置状态同时出现时，报警并停止正在进行的操作。
3.4 电机堵转保护电流,根据电机实际运行电流设定，DC48V定为8A，DC110V暂定为1.4A, DC220V暂定为0.7A。
3.5合闸电磁铁动作超时报警时间为2S，分闸电磁铁动作超时报警时间为2S。
3.6 储能电机操作超时报警时间15s。
3.7 当发生继保保护动作时，将直接从控制器内通过工作电源驱动分闸电磁铁，而不经由MCU做逻辑判断，这可以保证即使控制器MCU出现问题，仍可实现保护分闸。
3.8 防跳控制逻辑。合闸指令保持状态下，如果开关处于合闸位，分闸指令闭合响应分闸指令；如果开关处于分闸位，只有等合闸指令释放后重新闭合才响应合闸指令。
3.9 低气压闭锁接通时,控制器不响应分、合闸操作指令。
3.10就地或远方模式，控制器都应响应保护合闸指令，触发合闸动作。
3.11储能和联锁条件无关，未储能状态下自动储能。

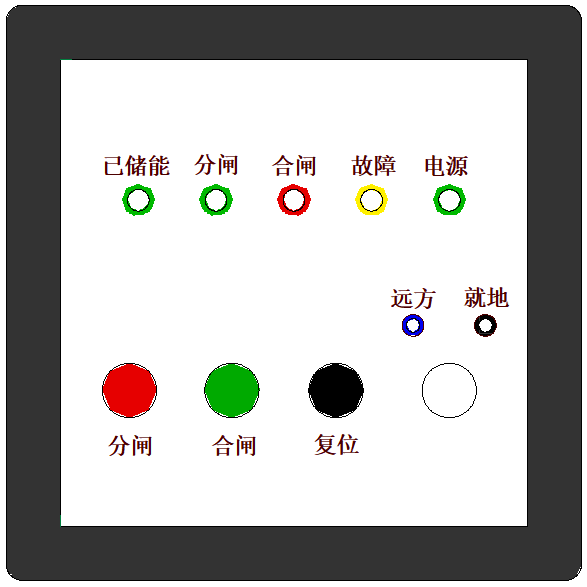

四、面板说明
指 示 灯 | 电源 | 电源指示功能（绿色） 正常通电后常亮；无电源时熄灭 |
已储能 | 当控制器已储能时点亮（绿色） | |
故障 | 当操作出现异常时点亮（黄色） | |
合闸位 | 开关位于合闸位置时常亮（红色） | |
分闸位 | 开关位于分闸位置时常亮（绿色） | |
远方 | 远方操作工作模式时常亮（蓝色） | |
就地 | 就地操作工作模式时常亮（白色） | |
按 钮 | 合闸（绿色） | 控制器允许操作，就地模式下，按下该按键后： 1、系统处于待机状态时启动电机向合闸位运行 2、系统处于向合闸位运行中则不响应本次命令 |
分闸（红色） | 控制器允许操作，就地模式下，按下该按键后： 1、系统处于待机状态时启动电机向分闸位运行 2、系统处于向分闸位运行中则不响应本次命令 | |
复位（黑色） | 当控制器处于保护锁定状态时，面板黄色保护指示灯点亮，按下该按钮后让系统返回待机状态 就地模式或远方模式，改复位指令都有效 | |
选择按钮 | 用于选择远方和就地操作工作模式 |
五、端子定义
第一组：2*7端子 1-14
端 子 | 1 | 电源+ | |
2 | 电源- | ||
3 | 电机+ | ||
4 | 电机- | ||
5 | 合闸线圈+ | ||
6 | 合闸线圈- | ||
7 | 分闸线圈+ | ||
8 | 分闸线圈- | ||
9/10 | 保护分闸 | 来自继保的分闸保护动作无源节点 | |
11/12 | 故障输出 | 无源接点，故障时闭合 | |
13/14 | 远方操作 | 无源接点，远方操作时闭合 |
端 子 | 15 | 信号公共端 | |
16 | 合闸联锁 | 闭合时允许操作 | |
17 | 低气压闭锁 | 闭锁分合闸，闭合时不允许操作 | |
18 | 合闸指令 | ||
19 | 分闸指令 | ||
20 | 储能到位 | ||
21 | 保护合闸 | ||
22 | 合闸位 | ||
23 | 分闸位 | ||
24 | 复位 |
端 子 | 15 | 信号公共端 | |
16 | 合闸联锁 | 闭合时允许操作 | |
17 | 低气压闭锁 | 闭锁分合闸，闭合时不允许操作 | |
18 | 合闸指令 | ||
19 | 分闸指令 | ||
20 | 储能到位 | ||
21 | 保护合闸 | ||
22 | 合闸位 | ||
23 | 分闸位 | ||
24 | 复位 |
第二组：2*5端子 15-24
端 子 | 15 | 信号公共端 | |
16 | 合闸联锁 | 闭合时允许操作 | |
17 | 低气压闭锁 | 闭锁分合闸，闭合时不允许操作 | |
18 | 合闸指令 | ||
19 | 分闸指令 | ||
20 | 储能到位 | ||
21 | 保护合闸 | ||
22 | 合闸位 | ||
23 | 分闸位 | ||
24 | 复位 |

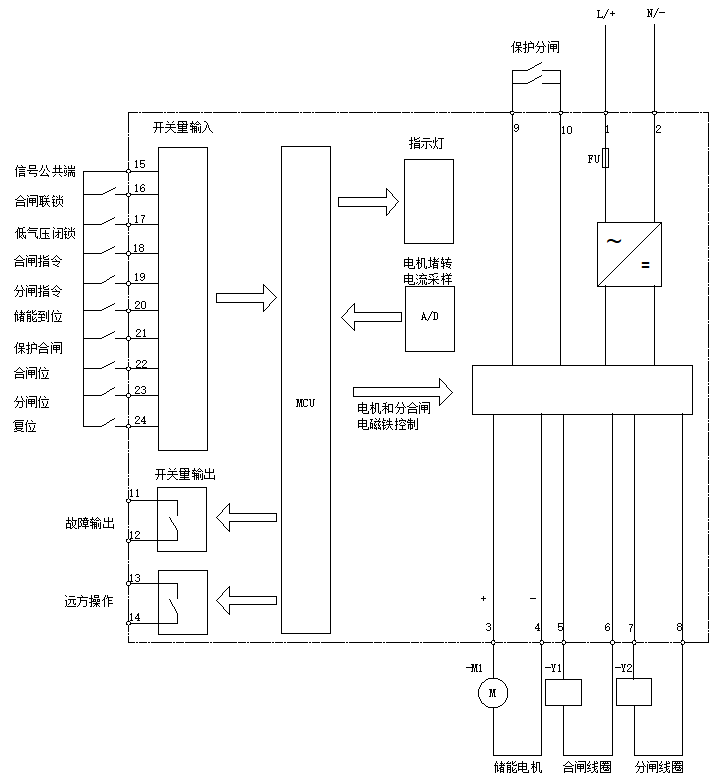

六、接线原理框图
说明：仅AC/DC 220V电源的控制器含内置整流桥，DC48V和DC24V产品没有内置整流桥。

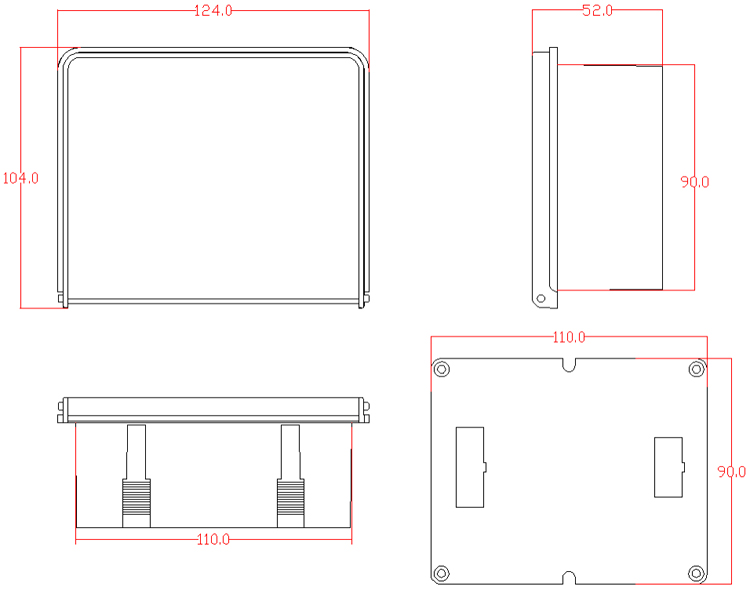

七、外形尺寸图
外形尺寸
注：
1、 建议开孔110.5 * 90.5mm （实际开孔尺寸，请根据工艺要求确定）；
2、 卡扣安装。
八、产品型号
