    电弧光保护装置厂家_中低压母线及馈线电弧光保护解决方案

    作者:电弧光保护装置厂家 日期:2021-05-10 点击:48
    一键分享

      1、中低压线路单相接地及电缆室短路弧光保护解决方案:

      开关柜下部的电缆连接头等部位是绝缘的薄弱环节,容易发生单相接地故障,并产生电弧光。单相对地击穿又很容易发展成两相或三相对地短路,产生更为严重的电弧光。此时过电流保护虽可动作,但故障已经对设备造成比较严重的损坏。针对此类弧光故障,我们推荐如下技术解决方案:

      对每条馈线配置1台馈线保护单元,该保护单元采用弧光检测和过电流检测(零序电流和A、C相差电流)双判据原理,通过检测电缆室弧光信号和电流突变量(或常量)信号,实现对馈线电缆室接地及短路故障的保护。

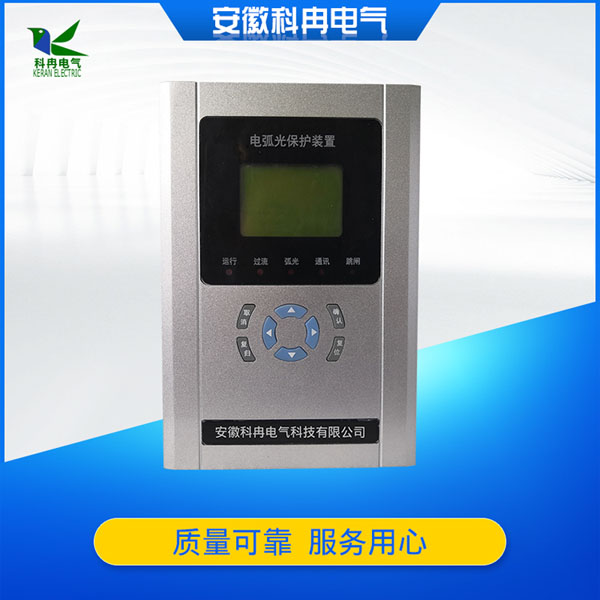

    电弧光保护装置厂家

      馈线保护单元可采集线路A、C相差电流、零序电流以及电缆室弧光信号,并提供四个常开跳闸接点(接入保护跳闸回路)和四个弧光信号输入通道,一台馈线保护单元可实现两条线路的保护。馈线电缆室弧光保护设备配置表:

      2、中低压母线短路故障弧光保护解决方案:

      中、低压母线发生短路故障时,所产生的电弧光对设备及人员会造成极大的伤害。但是目前在国内中低压母线系统中一般不配置专用的快速母线保护,而是依赖上一级变压器的后备保护切除母线短路故障,这样导致了故障切除时间的延长,加大了设备的损伤程度。破坏严重时,可能造成事故进一步扩大,威胁到系统的稳定运行。针对此类问题的解决方案为:配置一套BS622电弧光保护系统对母线进行保护。

      由于馈线电弧光保护装置采用模块化,因此可组成只有一个主控单元的简单弧光保护系统,也可组成包含多个功能单元的复杂弧光保护系统。系统采用网线(或光纤)级联或交换机星型连接。主控单元与电流保护单元、弧光扩展单元、馈线保护单元之间都采用网线(或光纤)连接。主控单元、弧光扩展单元、馈线保护单元与弧光传感器之间采用专用双绞线(电流型)或专用光纤(光纤型)连接。
